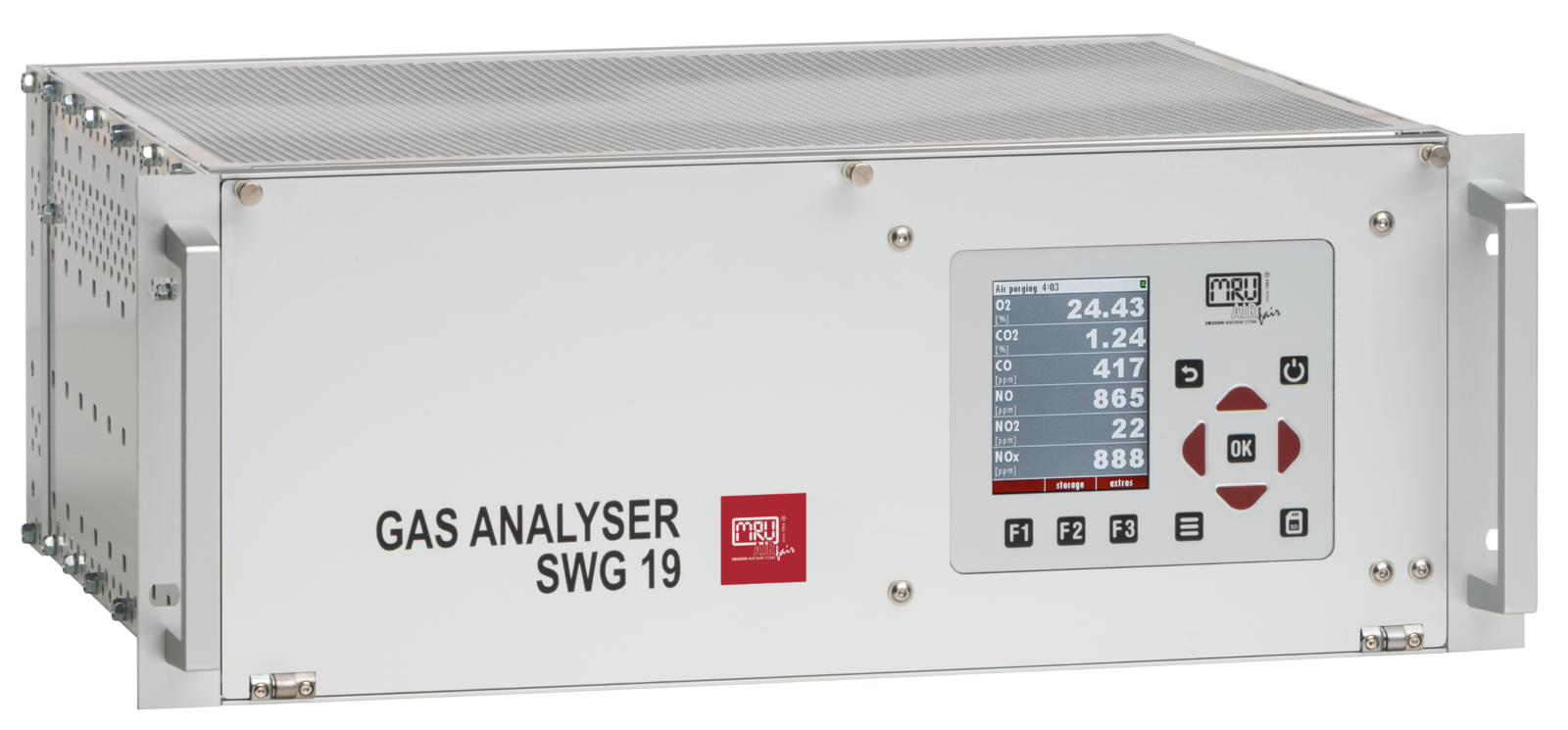

SWG 19 Multigas-Analysator für Verbrennungs-, Emissions- und Syngasanalyse

O2 CO CO2 NO NO2 SO2 CH4 H2 H2S
  • Verwendung optimierter NDIR-Technologie mit verbesserter Genauigkeit ohne Nullpunkt-Drifts für bis zu 8 Gase
  • O2-Messung mit einem elektrochemischen oder einem paramagnetischen Sensor
  • Bypassbetrieb mittels integrierter Messgaspumpe
  • Anwendungsangepasste Infrarotmesstechnik für
  • Emissionen von Rauchgasen
  • Verbrennungsoptimierung
  • Analayse von Syngasen

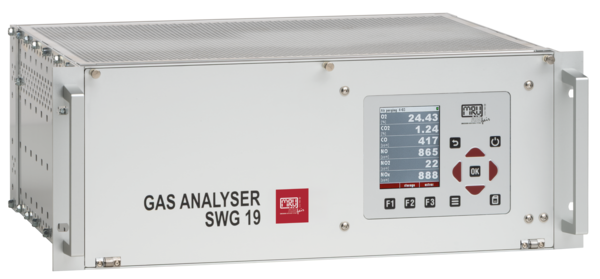

SWG 19
Basis-Ausstattung
  • IP20 Aluminium-Gehäuse, 19" / 4 HE,
  • Integrierte Messgaspumpe für niedrigen, geregelten Messgasdurchfluss von 50 l/min
  • Integrierte Überwachung des Messgasdurchflusses mit Anzeige des Messwerts und Alarmfunktion auf dem Display
  • Sicherheits-Wasserstoppfilter und Kondensat-Alarmvorrichtung
  • Alle Messwerte darstellbar in Volumen-ppm oder %, sowie in mg/Nm³
  • 5 Open-Collector-Ausgänge (Pull-Down) zur optionalen Ansteuerung externer Magnetventile
  • „Ext. ready”-Signal zum starten der internen Gaspumpe (Bypass-Betrieb)
  • Gasanschlüsse aus Edelstahl, 1/8" Innengewinde, geeignet für kundenseitige Bulkhead Kompressionsverschraubungen
  • Bedienung über Tastatur mit Farb-TFT-Display
  • RS485-USER Schnittstelle mit freiem Modbus RTU-Protokoll für digitale Datenübertragung
  • RS485-INT Schnittstelle für optionale externe I/O-Module mit 4 – 20 mA Analogausgängen
Sets

Emissionsanalyse-Messmodul CO/CO2/SO2

                                                                      Messmethode                Messbereich                                                  Auflösung              Genauigkeit
Kohlenmonoxid CONDIR0..... 1.000 / 100.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Schwefeldioxid SO₂NDIR0..... 1.000 / 10.000 ppm*1 ppm± 2 ppm oder3 % v. Messwert**

Emissionsanalyse-Messmodul CO / CO₂ / C3H8

                                                                    Messmethode                Messbereich                                                  Auflösung               Genauigkeit
Kohlenmonoxid CONDIR0..... 3.000 / 30.000 ppm*1 ppm± 2 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Propan C3H8NDIR0..... 1.000 / 20.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**



Emissionsanalyse-Messmodul CO / CO₂ / NO / NO₂ / SO₂ / CH₄

                                                                            Messmethode             Messbereich                                              Auflösung                 Genauigkeit
Kohlenmonoxid CONDIR0 ... 175 / 10.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %±0,1 % oder 3 % v. Messwert**
Stickstoffmonoxid NONDIR0 ... 200 / 4.000 ppm*0,1 ppm±2 ppm oder3 % v. Messwert**
Stickstoffdioxid NO₂NDIR0 ... 150 / 1.000 ppm*0,1 ppm± 1 ppm oder1 % v. Messwert**
Schwefeldioxid SO₂NDIR0 ... 150 / 4.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Methan CH₄NDIR0 ... 500 / 10.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**

Emissionsanalyse-Messmodul CO / CO₂ / NO / NO₂ / SO₂ / C3H8

                                                                            Messmethode            Messbereich                                              Auflösung                  Genauigkeit
Kohlenmonoxid CONDIR0 ... 175/ 10.000 ppm*1 ppm± 2 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Stickstoffmonoxid NONDIR0 ... 200 / 4.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Stickstoffdioxid NO₂NDIR0 ... 150 / 1.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Schwefeldioxid SO₂NDIR0 ... 150 / 4.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Propan C3H8NDIR0 ... 200 / 5.000ppm*1 ppm± 2 ppm oder3 % v. Messwert**

Emissionsanalyse-Messmodul CO / CO₂ / NO / NO₂ / N₂O / SO₂ / CH₄ / C3H8

                                                                           Messmethode            Messbereich                                                Auflösung                  Genauigkeit
Kohlenmonoxid CONDIR0 ... 175/ 10.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Stickstoffmonoxid NONDIR0 ... 200 / 4.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Stickstoffdioxid NO₂NDIR0 ... 150 / 1.000 ppm*0,1 ppm± 1 ppm oder1 % v. Messwert**
Stickstoffdioxid N₂ONDIR0 ... 100 / 500 ppm*0,1 ppm± 2 ppm oder1 % v. Messwert**
Schwefeldioxid SO₂NDIR0 ... 150 / 4.000 ppm*0,1 ppm± 2 ppm oder3 % v. Messwert**
Methan CH₄NDIR0 ... 500 / 10.000ppm*1 ppm± 10 ppm oder3 % v. Messwert**
Propan C3H8NDIR0 ... 200 / 5.000 ppm*1 ppm± 2 ppm oder3 % v. Messwert**

Verbrennungsanalyse-Messmodul CO / CO₂ / CH₄

                                                                 Messmethode                   Messbereich                                               Auflösung             Genauigkeit
Kohlenmonoxid CONDIR0..... 1.000 / 100.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Methan CH₄NDIR0..... 1.000 / 40.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**

Verbrennungsanalyse-Messmodul CO / CO₂ / C3H8

                                                                 Messmethode                   Messbereich                                              Auflösung                Genauigkeit
Kohlenmonoxid CONDIR0..... 3.000 / 30.000 ppm*1 ppm± 2 ppm oder3 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 50 %*0,01 %± 0,1 % oder3 % v. Messwert**
Propan C3H8NDIR0..... 1.000 / 20.000 ppm*1 ppm± 10 ppm oder3 % v. Messwert**

Synthesegasanalyse-Messkomponenten

 MessmethodeMessbereichAuflösungGenauigkeit
Sauerstoff O₂EC0 ... 25 %0,01 Vol.-%±0,2 % abs.
Sauerstoff O₂PM0 ... 25 %0,01 Vol.-%±0,1 % abs.
Wasserstoff H₂TCD0 ... 50 %0,01 Vol.-%±0,5 % abs. oder2 % v. Messwert
SchwefelwasserstoffH₂SEC0..... 1.000 ppm1 ppm±5 ppm abs. oder 5 % v.Messwert (0...500ppm)
±15 % v. Messwert (≥ 500ppm)

Synthesegasanalyse-Messmodul CO / CO₂ / CH₄

                                                                 Messmethode                   Messbereich                                Auflösung                             Genauigkeit
Kohlenmonoxid CONDIR0 ... 100 %0,01 %± 0,3 % oder2 % v. Messwert**
Kohlendioxid CO₂NDIR0 ... 100 %0,01 %± 0,3 % oder2 % v. Messwert**
Methan CH₄NDIR0 ... 100 %0,01 %± 0,3 % oder2 % v. Messwert**
Technische Daten
Messbereiche
O2 (elektrochemisch) 0 ... 21 %
O2 0 ... 25% (paramagnetisch)
CO siehe Bereich "Sets"
CO2 siehe Bereich "Sets"
NO siehe Bereich "Sets"
NO2 siehe Bereich "Sets"
SO2 siehe Bereich "Sets"
N2O siehe Bereich "Sets"
CH4 siehe Bereich "Sets"
C3H8 siehe Bereich "Sets"
H2 siehe Bereich "Sets"
H2S siehe Bereich "Sets"
Abmessungen und weitere Daten
Display 3,5” TFT Farbdisplay, beleuchtet
Gewicht ca. 10 kg
Abmessungen (B x H x T) )482x 172x 362mm
Schutzklasse IP 20
Betriebstemperatur +5°C … +45°C, mit Gehäuseklimatisierung +5°C … +55°C, mit Gehäusebeheizung -10°C … +45°C
Stromversorgung Universell 100-240 Vac/47-63 Hz/60 W
